Trong sản xuất tự động hiện đại, máy móc thường cần xoay các bộ phận ở một góc cụ thể. Mặc dù xi lanh thủy lực tiêu chuẩn di chuyển theo đường thẳng, hộp số cơ khí hoặc động cơ điện tiêu chuẩn đôi khi có thể quá cồng kềnh. Đây là nơi xi lanh thủy lực quay trở thành giải pháp hoàn hảo. Còn được gọi là bộ truyền động xoay thủy lực, thành phần này chuyển đổi năng lượng chất lỏng thành lực uốn ở góc hạn chế.

Không giống như động cơ thủy lực liên tục, xi lanh quay di chuyển lùi tiến trong một phạm vi độ nhất định. Do thiết kế thông minh này, nó cung cấp lực xoay lớn trong một gói rất nhỏ gọn. Hướng dẫn này giải thích cách các đơn vị này hoạt động, các kiểu chính của chúng và cách chọn lựa phương án tốt nhất cho máy móc nhà máy của bạn.

Bộ truyền động xoay thủy lực hoạt động như thế nào?

Hoạt động cốt lõi của xi lanh thủy lực quay khá đơn giản. Dầu áp suất cao vào buồng và đẩy piston bên trong theo đường thẳng. Sau đó, cơ cấu cơ khí bên trong thân ngay lập tức chuyển đổi chuyển động thẳng này thành mô-men xoắn quay tại trục đầu ra. Khi bạn chuyển hướng dòng dầu, trục chỉ cần quay ngược lại.

Kỹ sư sử dụng ba thiết kế bên trong chính để tạo ra hành động xoay này:

• Rack và Pinion: Piston di chuyển làm chuyển động một hàng răng bánh răng phẳng (rack). Rack này lồng啮合 trực tiếp với bánh răng tròn (pinion) để xoay trục chính. Nó cung cấp mô-men xoắn cao nhất và có thể quay lên đến 360 độ đầy đủ.

• Splined xoắn: Trục piston có các pin dẫn nhỏ trượt dọc theo các rãnh xoắn cong bên trong vỏ. Khi piston đẩy về phía trước, các rãnh buộc trục quay. Kiểu này cực kỳ chính xác và phổ biến nhất cho các chuyển động 90 độ.

• Kiểu cánh: Dầu áp suất cao ép trực tiếp vào một cánh phẳng bên trong (hoặc cánh), buộc nó xoay quanh một hub trung tâm. Nó có ít bộ phận chuyển động hơn và phản ứng rất nhanh, nhưng không thể xử lý áp suất siêu cao.

Các loại chính của xi lanh quay tìm thấy trong nhà máy

Tùy thuộc vào không gian lắp đặt và trọng lượng các bộ phận máy móc của bạn, bạn thường sẽ chọn từ bốn kiểu thương mại sau:

Bộ truyền động kiểu cánh

Các đơn vị này thường cung cấp phạm vi xoay 270 độ hoặc ít hơn. Chúng nhỏ, nhẹ và phản ứng rất nhanh. Bạn sẽ chủ yếu tìm thấy chúng trên dây phân loại tự động, máy đóng gói nhỏ và các dụng cụ lắp ráp nhẹ.

Bộ truyền động quay rack và pinion

Kiểu này có thể dễ dàng xử lý quay 360 độ đầy đủ. Chúng là lựa chọn không tranh cãi cho công việc công nghiệp nặng vì chúng có thể xử lý áp suất hoạt động lớn và va đập bên ngoài nặng.

Xi lanh splined xoắn

Đây là các đơn vị xoay 90 độ tiêu chuẩn. Chúng không có độ backlash (độ lỏng) và cung cấp độ chính xác định vị hoàn hảo. Điều này làm cho chúng lý tưởng cho kẹp máy công cụ CNC và cánh tay robot cao cấp.

Xi lanh quay rỗng

Các đơn vị chuyên dụng này có một lỗ lớn mở chạy thẳng qua trung tâm của trục quay. Các nhà chế tạo máy lắp đặt chúng trên máy tiện tự động vì lõi rỗng cho phép các thanh thép thô dài được đưa trực tiếp vào kẹp cắt.

Bốn lợi ích chính cho dây sản xuất B2B

Tại sao kỹ sư công nghiệp chỉ định xi lanh quay thủy lực hạng nặng thay vì các liên kết cơ khí khác? Câu trả lời đến từ bốn lợi thế thiết kế mạnh mẽ:

• Mật độ mô-men xoắn cao: Chúng tạo ra hàng nghìn Newton-mét lực bên trong một vỏ thép nhỏ, khiến chúng hoàn hảo cho các không gian hẹp.

• Độ chính xác không backlash: Chúng kết nối trực tiếp với tải trọng, loại bỏ các khớp cơ khí lỏng và đảm bảo độ chính xác lặp lại hoàn hảo.

• Độ cứng cấu trúc xuất sắc: Thân thép được niêm phong hoàn toàn bảo vệ các bánh răng bên trong khỏi bụi nhà máy bay, độ ẩm cao và va đập vật lý nặng.

• Khóa vị trí đáng tin cậy: Bằng cách duy trì áp suất chất lỏng trong các đường ống, xi lanh có thể giữ một tải trọng nặng treo ở một góc chính xác trong vài giờ mà không trôi dạt.

Các tình huống ứng dụng công nghiệp phổ biến

Bạn có thể thấy các thành phần quay linh hoạt này hoạt động trên hầu hết mọi ngành công nghiệp nặng chính:

• Dụng cụ dụng cụ: Lật và kẹp các bộ phận xe 90 độ ra khỏi dây hàn tự động.

• Thiết bị xây dựng: Kiểm soát sự nghiêng xô nhanh trên máy đào nặng hoặc xoay các ph attachments lấy gỗ.

• Máy công cụ CNC: Kinh doanh các hàm kẹp tự động, bàn làm việc quay chỉ số và nghiêng các tủ lưu trữ dụng cụ.

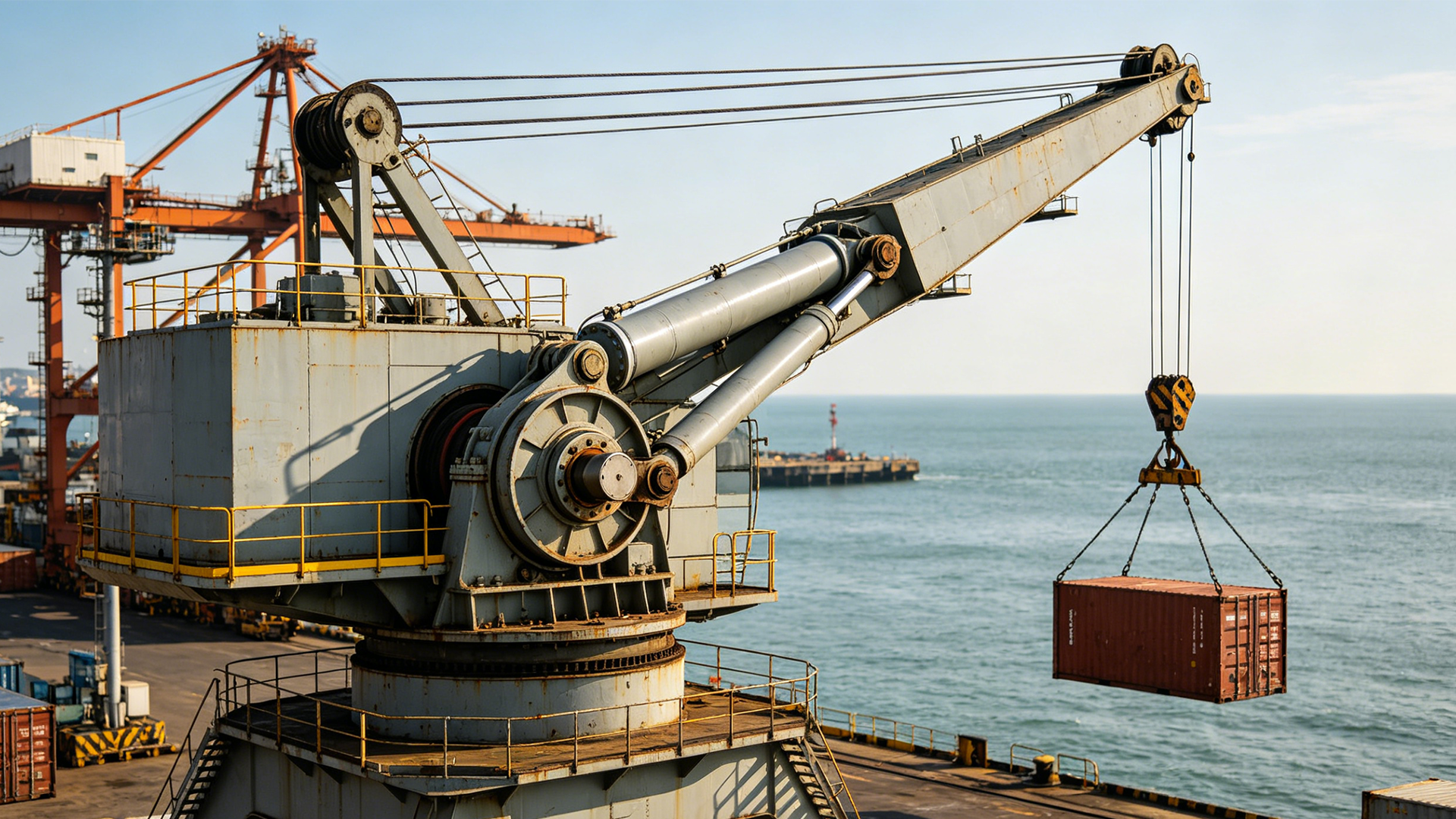

• Hải dương và tàu: Hoạt động các cần cẩu trên boong khổng lồ, các lái nặng và hệ thống van dưới nước áp suất cao.

Giải pháp Shellppon: Chỉ số chính xác cho tự động hóa

Tại Shellppon, chúng tôi sản xuất các bộ lắp xi lanh quay rack và pinion đáng tin cậy cho các dây sản xuất tự động tốc độ cao. Chúng tôi hiểu rằng căn chỉnh chính xác là chìa khóa để ngăn chặn việc vỡ dụng cụ.

Trường hợp nghiên cứu: Nâng cấp dây hàn ô tô

Một nhà cung cấp bộ phận ô tô Tier-1 đang đối mặt với lỗi hiệu chuẩn thường xuyên trên kẹp hàn robot của họ. Bàn làm việc quay điện cũ liên tục trượt khỏi vị trí do trọng lượng nặng của khung xe thép, dẫn đến chất lượng hàn kém.

Sự can thiệp của Shellppon: Chúng tôi đã thiết kế lại ô máy bằng một bộ truyền động xoay thủy lực hạng nặng tùy chỉnh có thiết kế splined xoắn không backlash. Chúng tôi sử dụng thép rèn #45 cao cấp cho vỏ ngoài và trang bị buồng bên trong với các vòng dây nhập khẩu cao cấp để đảm bảo duy trì áp suất ổn định.

Kết quả:

• Độ chính xác lặp lại hoàn hảo: Đơn vị thủy lực giữ khung xe hơi nặng hoàn toàn ổn định mà không có một milimét trôi dạt.

• Chống bốc hơi hàn: Thân thép được niêm phong hoàn toàn giữ các tia lửa kim loại nóng và bụi hoàn toàn远离 các bộ phận chuyển động bên trong.

• Thời gian dừng bảo trì bằng không: Dây sản xuất đạt được hoạt động liên tục ba ca, giúp nhà máy dễ dàng đạt được mục tiêu giao hàng hàng tháng.

Tham số nguồn cung cấp kỹ thuật cốt lõi

Trước khi bạn đặt hàng với nhà cung cấp thành phần, đảm bảo rằng đội ngũ kỹ thuật của bạn tổng hợp bốn thước đo thiết yếu này:

1. Xếp hạng áp suất: Hầu hết các thiết lập công nghiệp nặng yêu cầu áp suất xếp hạng từ 21 MPa đến 31,5 MPa.

2. Góc quay chính xác: Các lựa chọn tiêu chuẩn phổ biến là 90°, 180°, 270° hoặc 360°.

3. Mô-men xoắn đầu ra: Tính toán tổng trọng lượng và quán tính của tải trọng máy móc của bạn để tìm Newton-mét (N·m) cần thiết.

4. Yêu cầu lắp đặt: Chọn xem bố cục khung của bạn cần một lưỡi bích trên, lưỡi bích dưới, hoặc một gài khối đơn giản.

Kết luận

Xi lanh thủy lực quay hiệu suất cao là một công cụ tuyệt vời để chuyển đổi sức mạnh chất lỏng thô thành quay góc chính xác, mô-men xoắn cao. Bằng cách thay thế các liên kết bên ngoài fragile bằng bộ truyền động xoay nhỏ gọn, được niêm phong, bạn giảm footprint máy móc và loại bỏ các sự cố bảo trì tốn kém.

Nếu bạn đang phát triển một dụng cụ tự động mới hoặc nâng cấp một máy móc cảng nặng, Wuxi Shibang Machinery sẵn sàng giúp đỡ. Truy cập shellpponhydraulic.com hôm nay để kết nối với các chuyên gia sức mạnh chất lỏng của chúng tôi và đảm bảo một giải pháp quay rugged được thiết kế cho thành công của bạn.
